电脑主板接线图解：新手装机不求人，轻松搞定所有接口连接

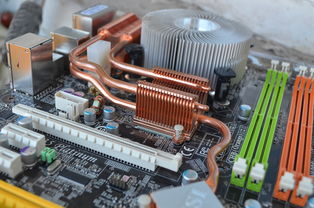

1.1 主板接口布局与功能分区介绍

打开机箱看到主板时，那些密密麻麻的接口确实容易让人发怵。其实主板布局有很强的逻辑性，我们可以把它想象成一个城市规划——不同区域承担着不同功能。

右上角通常是CPU供电区，那里有4+4pin或8+8pin的电源接口。往右看，主板边缘整齐排列的是SATA接口，专门连接硬盘和光驱。内存插槽很好辨认，它们位于CPU旁边，通常有2-4个长条插槽，两侧带卡扣。

主板右下角是前面板接口区，这里连接机箱的电源按钮、重启按钮和指示灯。底部边缘分布着USB和音频接口，用来连接机箱前置面板的对应功能。24pin主供电接口一般位于内存插槽右侧，这是整个主板的能量来源。

我记得第一次装机时，花了好长时间才把这些接口的位置记清楚。现在想想，只要理解每个区域的功能，接线就会变得直观很多。

1.2 主要接线接口类型及作用说明

主板接线接口主要分为电源类、数据传输类和功能类三大类型。

24pin主供电接口负责为主板本身供电，这是最大最显眼的接口。CPU供电接口通常是4pin或8pin，专门为处理器提供稳定电力。SATA接口有L形防呆设计，主要连接固态硬盘、机械硬盘和光驱。

前面板接口是个让人头疼的小插针区域，包含电源开关、重启开关、硬盘指示灯和电源指示灯。USB接口有USB 2.0和USB 3.0之分，USB 3.0接口通常是蓝色的，有防呆设计。音频接口连接机箱前面板的耳机和麦克风插孔。

风扇接口一般是4pin，支持PWM调速功能。这些接口的设计都很贴心，大部分都有防插反设计。

1.3 接线前的准备工作与注意事项

在动手接线前，准备工作做得好能避免很多麻烦。准备一个磁吸螺丝刀非常实用，可以防止螺丝掉进机箱缝隙。静电手环不是必须的，但接触金属物体释放静电是个好习惯。

阅读主板说明书这一步绝对不能跳过。每块主板的接口布局可能略有不同，说明书里有最准确的接线图。整理好所有需要的线缆，包括电源线、数据线和前面板连接线。

工作环境要保持整洁明亮，最好在宽敞的桌面上操作。准备一个小盒子存放螺丝和零件，避免丢失。我习惯在接线前拍张主板照片，这样万一需要还原时有个参考。

接线时要轻柔用力，遇到阻力不要强行插入。大部分接口都有防呆设计，方向不对是插不进去的。电源线一定要插到底，听到“咔哒”声才算是安装到位。

这些准备工作看似繁琐，实际上能让你在接线过程中少走很多弯路。

2.1 详细接线步骤图解演示

装机最让人期待的就是亲手接线的时刻。我们从最重要的电源接口开始。

24pin主供电接口一定要最先连接。这个接口位于内存插槽旁边，有个明显的卡扣设计。对齐接口上的凸起和主板上的凹槽，平稳推入直到卡扣自动锁住。如果听到清脆的“咔哒”声，说明安装到位。记得要握住接口本体而不是线缆部分施力。

接下来是CPU供电接口。它在主板左上角靠近CPU插槽的位置，通常是4+4pin或单8pin设计。这个接口同样有防呆设计，仔细观察接口形状就能找到正确方向。我装第一台电脑时差点把这个接口漏掉，结果开机后CPU完全没反应。

前面板接线可能是最考验耐心的部分。那些细小的插针排列在主板右下角，标注着PWR_SW、RESET_SW、HDD_LED等字样。这里有个小技巧：电源开关和重启开关没有正负极之分，但硬盘指示灯和电源指示灯需要注意正负极。主板说明书上会有详细的图示，实在不确定时可以拍照发到装机论坛求助。

SATA接口连接就简单多了。L形的设计确保你不会插反，连接硬盘时记得同时接上电源线和数据线。风扇接口通常是4pin，靠近主板边缘位置，支持智能调速功能。

USB和音频接口都有明显的防呆缺口。USB 3.0接口比较宽大，插入时需要稍微用力但不要过度。所有线缆接好后，用扎带简单整理一下，留出适当的活动空间。

2.2 常见接线错误及排查方法

新手装机难免会犯些小错误。前面板接线接反是最常见的问题之一。如果开机后电源指示灯不亮但电脑能正常启动，很可能是LED线缆的正负极接反了。这时候只需要调换一下插针方向就行。

电源接口没插紧也是个隐蔽的问题。24pin接口看似插好了，但卡扣可能没有完全锁住。检查方法是轻轻拉动线缆，如果接口松动就需要重新插入。我有次帮朋友排查故障，发现他的CPU供电接口只插了一半，导致电脑频繁蓝屏。

SATA接口虽然防呆，但有时会因为角度问题接触不良。如果硬盘在BIOS中时隐时现，试着重新插拔SATA线。选择质量好的SATA线也很重要，劣质线缆会导致数据传输不稳定。

USB接口接错可能烧毁设备。USB 3.0接口绝对不能强行插入USB 2.0插针，两者的针脚定义完全不同。如果不确定接口类型，宁可暂时不接也不要冒险尝试。

当电脑无法开机时，可以按照这个顺序排查：检查24pin和CPU供电是否接好→确认前面板电源开关接线正确→查看主板是否有诊断指示灯→检查内存是否完全插入。大部分接线问题都能通过这些步骤找到原因。

2.3 接线完成后的测试与优化建议

所有线缆接好后先不要急着盖上机箱侧板。接通电源，短接电源开关插针或者按下机箱电源键。如果一切正常，你应该能看到风扇开始转动，主板上的诊断指示灯依次亮起。

进入BIOS界面检查各项参数。在硬件监控页面确认所有风扇转速正常，CPU和主板温度在合理范围内。打开存储设备列表，确保所有硬盘都被正确识别。如果某个设备没有被检测到，很可能是对应的线缆没有接好。

线缆管理不仅影响美观，更关系到散热效率。用扎带将过长的线缆捆扎整齐，避免阻挡风道。数据线尽量远离电源线，减少信号干扰。我习惯在接线完成后用手机手电筒照一下机箱内部，检查是否有线缆接触到风扇叶片。

优化建议方面，如果机箱空间允许，可以考虑背板走线。这样既能提升内部美观度，也能改善散热效果。给重要的数据线和电源接口做个标记，下次升级维护时会方便很多。

最后记得更新主板BIOS到最新版本。制造商经常会优化硬件兼容性和电源管理，这对系统稳定性很有帮助。完成所有测试后，盖上机箱侧板，你的装机之旅就基本完成了。
