电脑主板接线图解，轻松搞定内部连线

在DIY电脑的过程中，最令人头疼的环节之一就是主板上的各种接线，对于初次装机的朋友来说，这些密密麻麻的线头和插槽简直就像天书一样难以理解，本文将通过图文并茂的方式，详细解析电脑主板接线的方法与技巧，帮助大家快速上手，轻松完成装机过程中的接线工作。

认识主板上的主要接口

我们要对主板上的几个常见接线口有所了解：

1、24-pin ATX电源接口：这是主板供电的主要来源，通常位于主板的右上角或左上角位置。

2、4-pin/8-pin EPS CPU电源接口：用于为CPU提供稳定的电流，一般靠近CPU插槽附近。

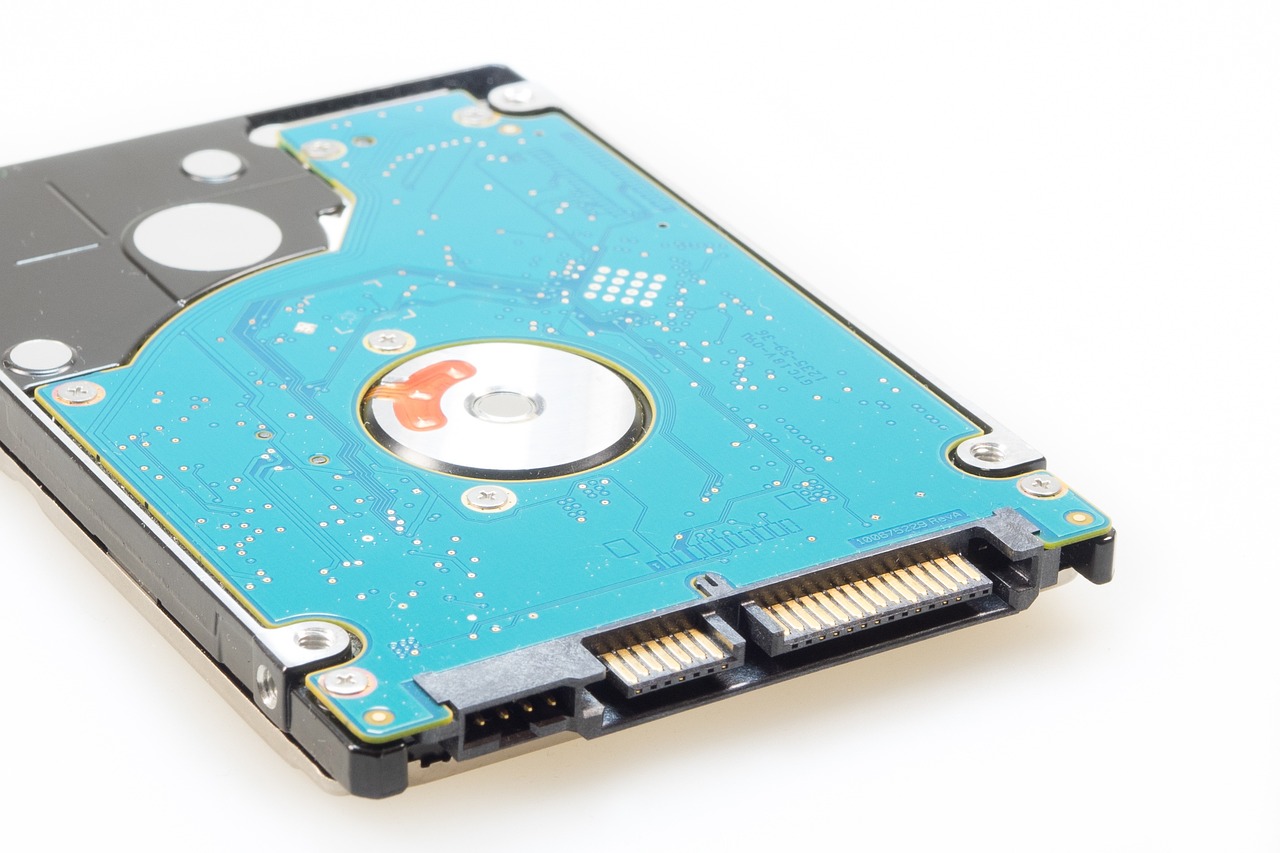

3、SATA电源接口：硬盘、光驱等存储设备的电源供应接口。

4、USB 2.0/3.0前置面板接口：连接机箱前面板的USB接口，确保前置USB端口能够正常使用。

5、音频接口：用来连接机箱前面板或顶部的音频插孔。

6、风扇接口：包括CPU散热风扇、机箱风扇等，用以监控温度和控制风速。

7、LED灯带接口：如果你喜欢RGB灯效的话，这里就可以连接LED灯条。

8、Reset/Switch/PWR LED/HD LED/HDD LED等：这些是用于连接机箱上的重启按钮、电源指示灯、硬盘读写指示灯等。

如何正确连接？

1. 24-pin ATX电源接口

定位：首先找到主板上的24-pin接口，通常会有清晰的标识。

连接：将电源线上的24-pin插头对准主板接口，注意方向不要反了，插头上有缺口的一侧应该对应主板接口上的凸起部分。

检查：确认插入后，轻轻拉一下看看是否稳固。

2. 4-pin/8-pin EPS CPU电源接口

定位：此接口通常位于CPU插座附近。

连接：同样需要注意方向性，确保插头与接口吻合后再插入。

切换：如果是8-pin接口但只提供了4-pin电源线，可以将其拆分为两半使用。

3. USB 2.0/3.0前置面板接口

定位：根据主板说明书找到对应的USB插槽。

连接：USB 3.0接口采用了蓝色设计以便区分，注意正反面，避免强行插入损坏设备。

固定：有些主板可能需要额外的螺丝来固定USB线缆。

4. 音频接口

定位：音频接口一般紧挨着USB接口排列。

连接：依据颜色进行匹配（粉红色为麦克风、绿色为耳机），如果不确定可参考主板说明书。

测试：连接完毕后记得打开电脑测试音效是否正常。

5. 风扇接口

定位：主板上会标示出各个风扇接口的位置及类型（如CPU_FAN、SYS_FAN）。

连接：根据风扇用途选择相应接口连接即可。

调速：可以通过BIOS设置或者第三方软件调整转速。

6. LED灯带接口

定位：找到主板上支持RGB功能的接口。

连接：确保LED正负极正确接入，否则可能导致无法点亮甚至烧毁。

7. Reset/Switch/PWR LED等小接口

定位：这些接口往往分布在主板边缘。

连接：仔细观察每个插针的功能，按照机箱内对应的引脚顺序插入。

标记：建议先标记好各部件再进行操作，以免混淆。

注意事项

- 在进行任何接线之前，请务必关掉电源并拔掉所有电源线。

- 如果不确定某个接口的功能，最好先查阅主板说明书或上网搜索相关信息。

- 对于第一次尝试自己组装电脑的人来说，建议找一位有经验的朋友帮忙指导。

- 完成接线后，开启电源前应再次检查一遍所有线路是否连接无误。

通过以上步骤，相信即便是新手也能顺利地完成电脑主板接线的工作啦！实践才是检验真理的唯一标准，动手操作过程中遇到问题也不要着急，多参考资料，慢慢摸索就能熟能生巧啦！
